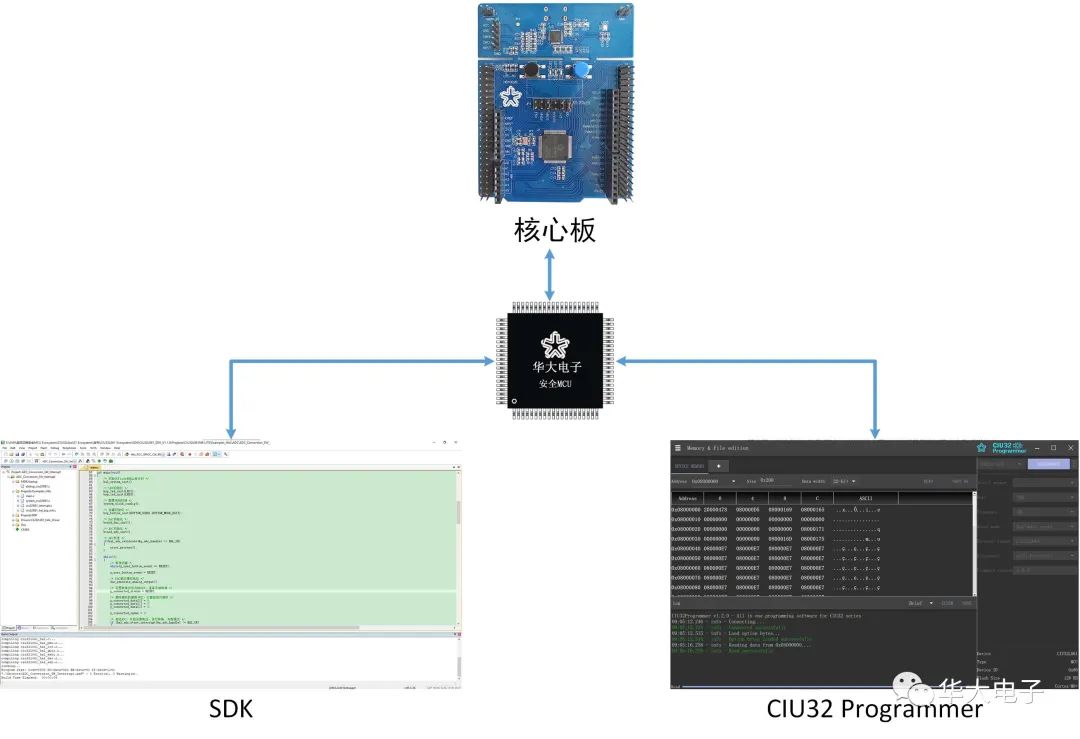

圖1 安全MCU調試、開發

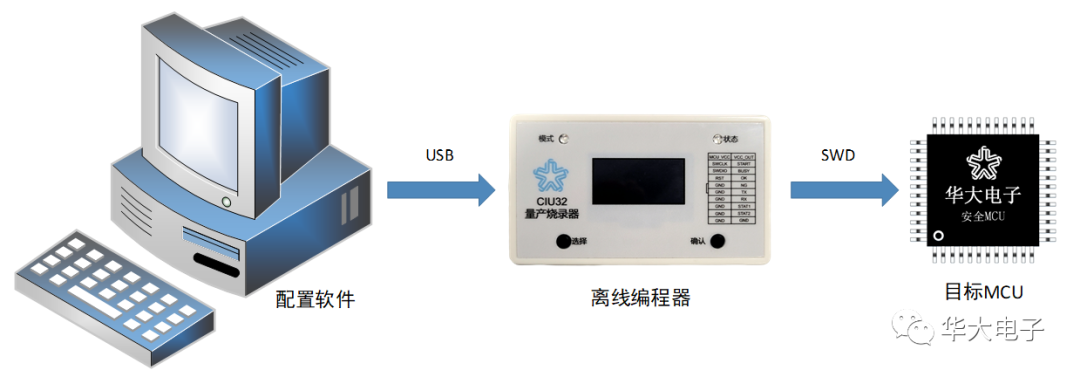

圖2 安全MCU生產燒錄

Ecosystem中的SDK包括HAL庫與標準庫，HAL庫集成了硬件抽象層，客戶可直接調用API進行嵌入式應用軟件開發。面向代碼執行效率要求更高的場景推出的標準庫，方便客戶參考進行底層驅動開發。

SDK支持ARM MDK等主流IDE開發平臺。豐富的工程實例代碼覆蓋了CIU32安全MCU產品的各個功能模塊，便于客戶快速上手。

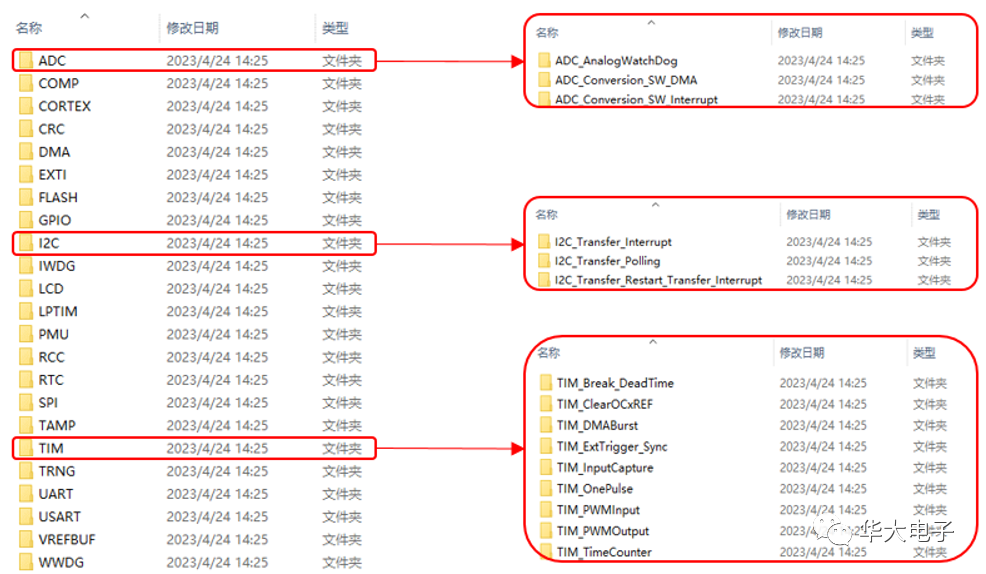

圖3 涵蓋各個外設功能模塊的代碼實例工程

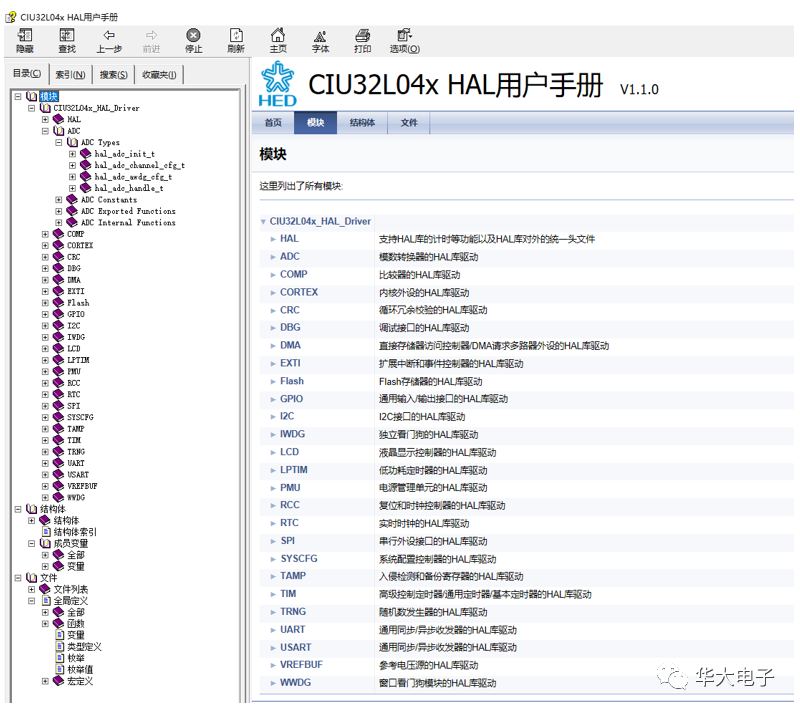

圖4  SDK用戶手冊

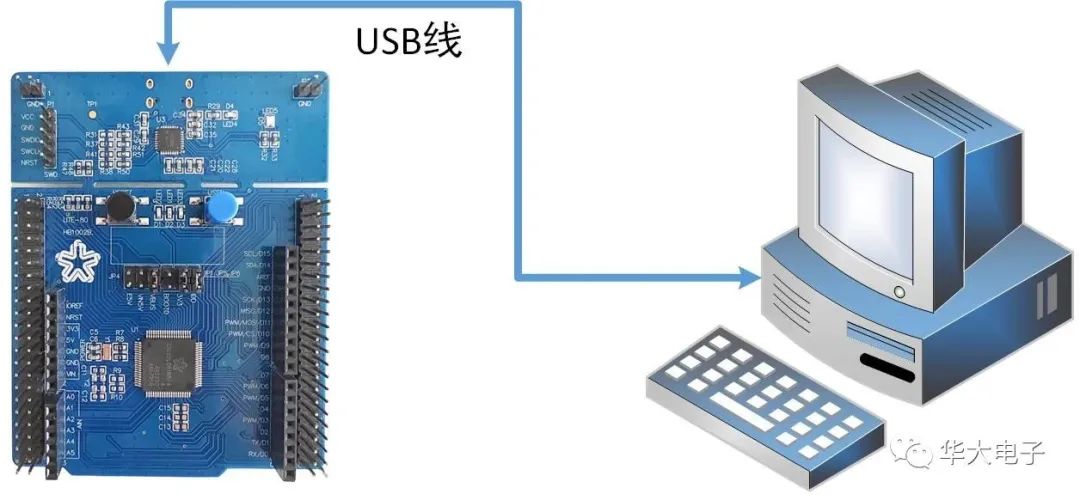

圖5 一線連接完成供電、仿真、下載和串口通訊功能

圖6 核心板擴展連接LCD顯示屏

CIU32安全MCU核心板特點

• HED-Link 編程器/調試器

  - HED-Link Debug 端口支持程序下載和調試

  - HED-Link 虛擬 COM 端口支持串口通信和

  - Boot 模式程序下載

• 擴展接口：

  - Arduino Uno V3 接口，兼容 Arduino 生態

  - 自定義全功能接口引出 MCU 所有 IO

• 32.768KHz 低速晶體（LXTAL）和 8MHz 高速晶體（HXTAL）

• 靈活的供電選擇：

  - SB 供電

  - 外接電源供電（3.3V、5V、7V~12V）

• 能夠輸出 3.3V 和 5V 為擴展板供電

為支持客戶進行生產燒錄，華大電子推出了CIU32離線編程器，配合上位機配置軟件工具，可實現產線環境的離線燒錄生產。

使用離線編程器對目標安全MCU進行生產燒錄的流程如下：

• 首先連接上位機，通過配置軟件對其進行配置，配置功能包括：芯片型號選擇、燒錄地址選擇、滾碼設置、選項字節配置以及固件加密存儲等。

• 然后選擇待燒錄的固件（支持Hex與Bin），下載至離線編程器。

• 線環境僅需對離線編程器供電，即可實現對目標安全MCU的生產燒錄，支持手動按鍵燒錄與機臺接口燒錄。

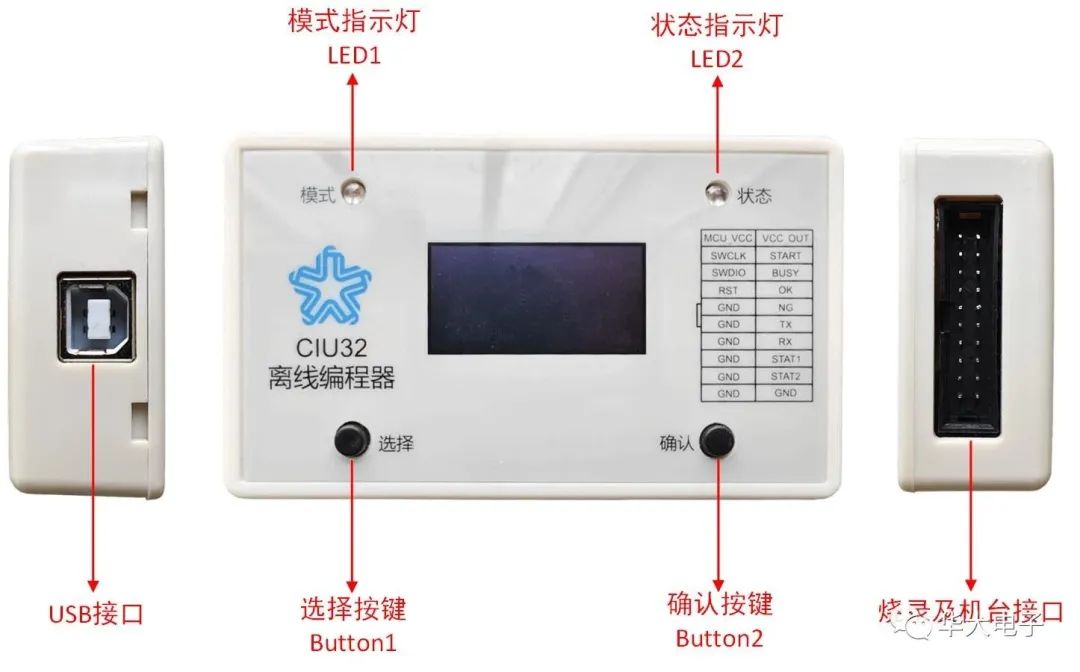

圖7 離線編程器

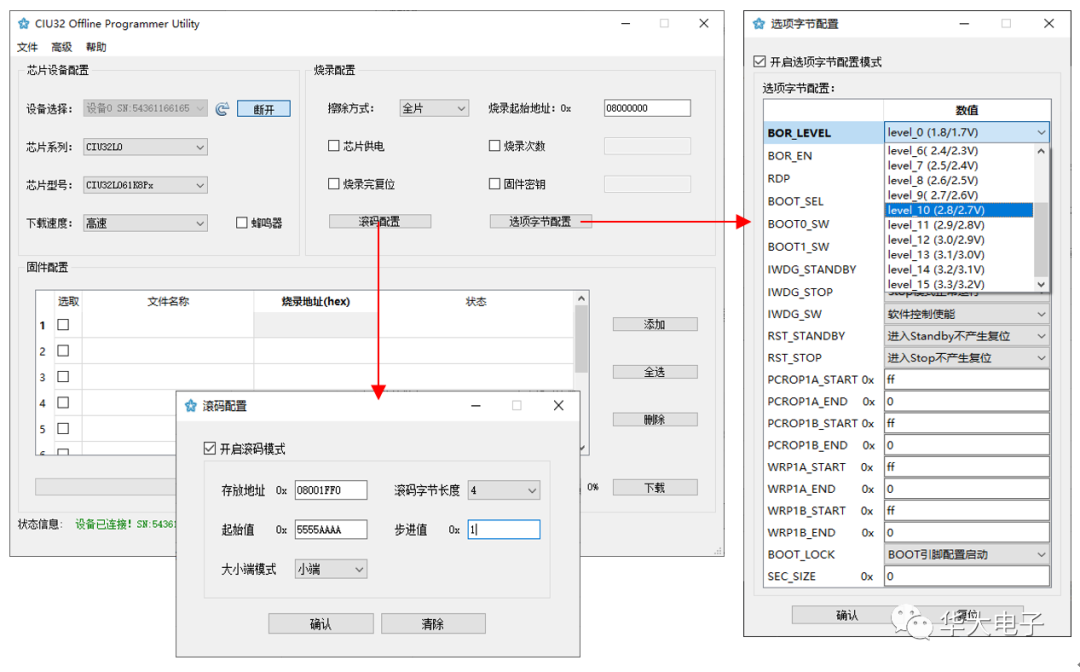

圖8 配置軟件工具

CIU32離線編程器特點

• 簡潔的人機界面操作，OLED屏顯示，可一鍵啟動燒錄

• 支持多固件存儲，最多可存儲10個固件

• 支持Hex、Bin文件燒錄

• 支持機臺燒錄接口

• 可配置燒寫速率，最高燒寫速率可達5M（128KB固件燒錄時間僅為4s）

• 支持擦除方式和燒錄地址配置

• 支持燒錄次數限制

• 支持滾碼燒錄，滾碼存放地址、起始值和步進值可設置

• 支持燒錄完成復位操作，提高生產測試效率

• 支持固件加密存儲，確保固件的生產安全

CIU32安全MCU的System memory中出廠固化了BootLoader，CIU32 Programmer上位機軟件工具可通過UART與SPI接口連接安全MCU的BootLoader，實現對目標芯片選項字節、存儲器的可視化編輯操作。極大的方便了客戶在開發過程中對芯片狀態的管理。

CIU32 Programmer上位機還支持SWD接口，可通過HED-Link將目標MCU與CIU32 Programmer連接，以更靈活的配置管理芯片。

CIU32 Programmer功能

• 支持UART/SPI/SWD接口

• 選項字節圖形化配置

• 程序燒錄與擦除

• 存儲器數據編輯

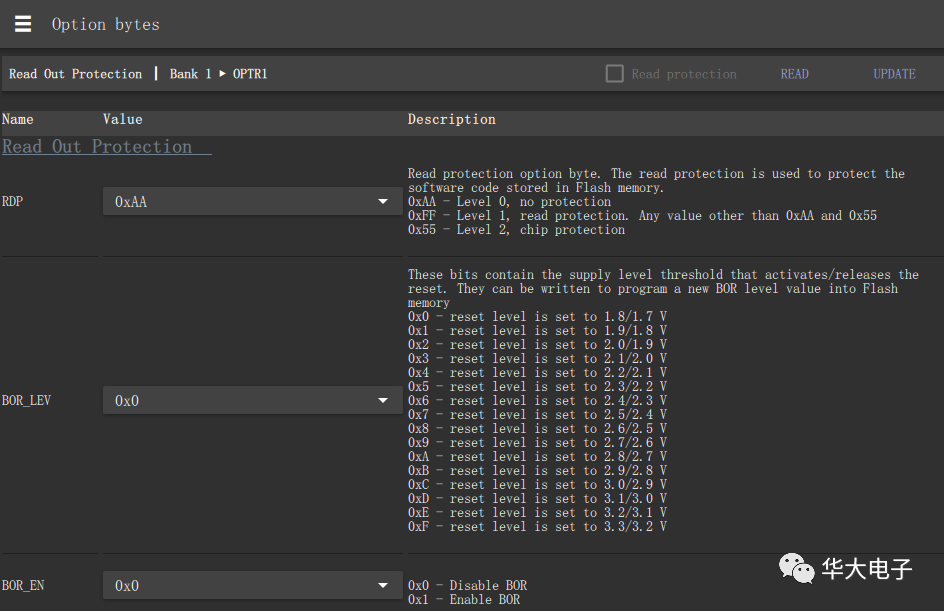

圖9 選項字節配置界面
