近年來城市燃?xì)獍l(fā)展取得了巨大的進步，尤其是智能燃?xì)獗淼膹V泛應用，給企業和用戶帶來了諸多便利，但與此同時，也對信息安全提出了更高的要求。目前多數的智能燃?xì)獗碓趯?shí)際應用中，往往缺少完備的安全防控手段，存在敏感信息泄漏或被篡改的風險，嚴重威脅個人用戶隱私、企業商業信息甚至城市基礎設施的安全。本文提出一種基于SE（安全單元）的智能燃?xì)獗戆踩鉀Q方案，保障終端在接入、通信傳輸、數據存儲等各環節的安全，同時對密鑰分發、SE生產與集成等相關技術進行了闡述。

作者：北京中電華大電子設計有限責任公司 王睿

智能燃?xì)獗響?yīng)用架構

應用背景
隨著我國城鎮化建設的發展，智能燃?xì)獗硎袌?chǎng)的規模也不斷擴展，根據中國計量協會燃?xì)馕瘑T會發布的相關數據，目前我國約有1.5億臺在線運行的居民燃?xì)獗恚渲兄悄苋細獗?000-4000萬臺，2018年國內智能燃?xì)獗硎袌?chǎng)規模已經達到了66.77億元，同比增長18.48%。

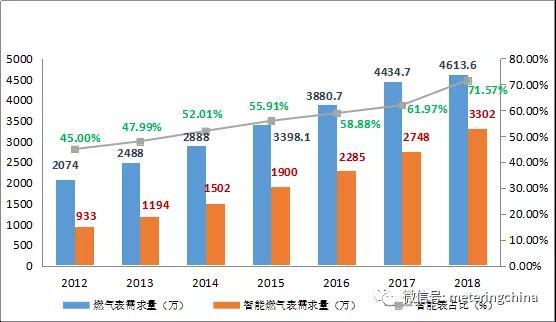

圖 1 2012-2018年中國智能燃?xì)獗硎袌?chǎng)情況

智能燃?xì)獗韺儆谥悄芑?jì)量?jī)x表的范疇，通過終端集成的GPRS、NB-IoT、LoRa等傳輸模塊接入到通信網絡內，同時借助云平臺或業務平臺的數據分析能力，實現實時采集、遠程監控及遠程控制，能夠?qū)τ脩舻氖褂脭?shù)據進行分析，提前預估用戶的使用量，實現分時、分地的能源傳輸，使管理更科學、更高效，同時大大降低了維護所需的人力資源成本。

整體架構

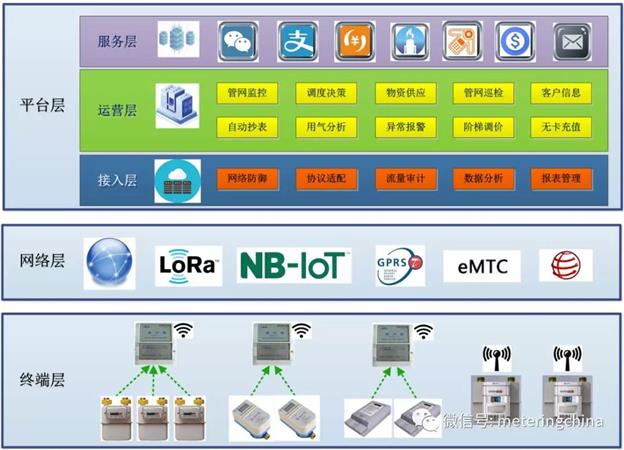

智能燃?xì)獗淼漠a(chǎn)生與發展依托物聯網、移動互聯網、大數據、云計算等諸多新興技術，因此其應用架構也由物聯網“云-管-端” 的架構衍生而來，同時結合燃?xì)庑袠I(yè)實際的應用需求，在各層級做了相應的功能細化或系統分級。如圖2所示。

圖 2 智能燃?xì)獗響?yīng)用架構

終端層
終端層，是指對信息進行感知與采集的用戶終端的全體，是物聯網信息和數據的感知層。智能燃?xì)獗硗ㄟ^(guò)內置的各種傳感器和通信模塊，與網絡對接完成中心管理平臺之間的數據交互。

網絡層
網絡層，是物聯網信息和數據的傳輸層或通訊基礎，將終端層采集到的數據傳輸?shù)綉?yīng)用層進行進一步的處理。不同的應用場景和終端使用不同的網絡接入技術和連接技術，包括NB-IoT/LoRa無線網絡、GRPS/CDMA無線公網、光纖專網等接入網，以及遠距離廣域網通信服務的核心網。

平臺層
平臺層，是物聯網信息和數據的應用層，以云計算服務為基礎，對通過網絡層傳輸過來的數據進行分析處理，并再次通過網絡層反饋給終端層，實現燃?xì)庑枨髠?cè)的管理以及管網建設、生產運維等供給側的管理，并為用戶提供豐富、智能、便捷的特定服務。

安全體系建設思路

風險分析
智能燃?xì)獗碜鳛橐活惖湫偷奈锫?lián)網終端，其網絡層的核心載體是互聯網、移動網以及其他一些專用網絡，因此互聯網的諸多安全威脅仍然存在，例如服務阻斷、鏈路監聽與劫持、未授權訪問、跳板及冒用、APT攻擊等等。

同時，由于燃?xì)獗砩⒉荚谌粘?yīng)用的物理環境中，很容易遭到攻擊，加之嵌入式終端的資源受限，其處理器能力、存儲空間有限，很難實現強有力的防護機制，更加增大了終端的安全風險。

因此，相對于傳統互聯網系統而言，智能燃?xì)獗淼倪\(yùn)營環境需要有更好的防范措施和災難恢復機制，確保在遭受攻擊時整體系統仍可持續可靠的運行。針對上述風險背景及對應的安全技術，總結出如下幾點基本的建設思路。

安全體系的建設時機
安全體系需要與應用系統同時建設或盡早建設，后期增加額外的安全防護功能，不但會有諸多限制（硬件環境、軟件環境、接口等），而且相關的建設或改造費用也會更高。同時，在識別安全風險時，要從整體系統層面來考慮，使用多重防御策略來逐級管控安全威脅、抵御安全風險。

安全防御的聚焦點
網絡層安全和平臺層安全，更多的是基礎設施安全與承載平臺的安全，在目前的技術條件下通常已具備成熟的防御機制。因此，智能燃?xì)獗戆踩淖罱K解決方案，應該聚焦在核心業務數據（包括固件、指令、配置類數據）的安全，因?yàn)閷?duì)用戶來說，業務數據是整個運營系統的“生命線”，只有業務數據的安全方案才是可控的。
業務數據的安全，更多的是體現在終端到平臺之間“端到端”的安全，即如何核實對方的真實身份、如何保證數據傳輸?shù)臋C(jī)密性、完整性與可用性，同時終端自身的安全也至關重要，包括如何保證固件程序的合法性、如何保證敏感數據存儲的安全性。

安全體系的技術路線
為保證業務數據的安全，應為每臺終端提供唯一身份并配合完善的安全認證機制，可基于對稱或非對稱密鑰體系，使終端自身?yè)碛邪踩B接能力。對不同終端及后端云平臺之間的往來流量進行加密，尤其是用戶信息、控制指令等敏感數據，且通過簽名或者強編碼保證完整性。

認證和加密是保證合法身份以及通訊不被篡改的關鍵，將加密算法固化在一個專用的芯片（SE）內，這種方式可有效避免因?yàn)橥ㄟ^(guò)軟件計算而導致的密鑰泄露，同時，芯片廠商在設計芯片時本身的安全性考慮更多，其自帶的算法協處理器可保證算法實現質量。目前隨著硬件成本越來越低，終端集成SE的方案層出不窮，并且這種趨勢后續會愈加明顯。

基于SE的安全解決方案

華大電子以智能燃?xì)獗淼陌踩枨鬄槠鯔C(jī)，將整個系統的安全聚焦在業務數據的安全上，深入挖掘如何能夠通過硬件單元保證業務數據的安全，提出了基于SE（安全單元）的整體安全解決方案。

安全體系架構

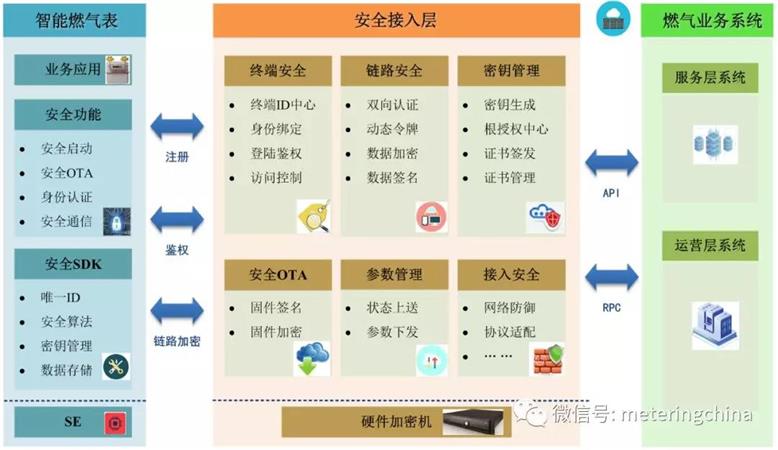

基于典型的智能燃?xì)獗響?yīng)用架構，增加端到端的硬件級安全單元及服務接口，保障整個系統的運行安全，安全體系架構如下圖所示。

圖 3 安全體系架構圖

在系統的接入層增加安全防御的相關機制，使其成為“安全網關”的角色，基于密鑰管理系統及算法體系，實現終端安全、鏈路安全、安全OTA以及安全的參數管理等功能。后端的運營層及服務層保持不變，僅專注于業務相關的功能。相應的，在終端層的燃?xì)獗韮?nèi)，增加硬件SE芯片，并基于SE配套的安全SDK，實現安全啟動、安全OTA、身份認證以及安全通信等安全功能。

安全能力
基于上述安全體系架構，終端與平臺間可建立起安全通信的可信鏈路，安全接入層承擔了登陸身份認證及用戶之間機密數據的傳輸，從而實現“端到端”的業務數據安全。

將整個安全體系所具備的安全能力抽象出來，主要包含以下四點：
身份認證
終端在連接后臺系統之前，需要與其進行雙向身份認證，以確認雙方的合法身份，并保證后續的安全通信。身份認證流程完成之后，兩者之間即建立起一條可信鏈路。

具體的身份認證流程與其采用的算法體系相關，如對稱體系、非對稱PKI體系、非對稱IBC體系，相關的密鑰、證書等數據，應存儲在SE內以保證安全。

通信加密
終端與后臺系統間完成雙向身份認證之后，應使用特定的密碼算法及流程，保證數據傳輸?shù)谋Ｃ苄?、完整性和可用性?

在此過程中使用的密鑰稱之為“會話密鑰”，通常為對稱密鑰，會話密鑰需定時更新，以進一步提升通信鏈路的安全性。會話密鑰的生成可使用以下幾種方式：
基于非對稱體系的密鑰協商算法；
使用非對稱密鑰信封方式，交互對稱密鑰；
使用預置的對稱密鑰，通過衍生算法產生。

安全存儲
終端用到的敏感信息或關鍵參數，可安全存儲至SE內。SE通過其文件系統來支持?jǐn)?shù)據的安全存儲，可針對不同的存儲數據，設置相應的安全策略，包括：
讀寫權限：指外部實體必須通過認證SE內相應的密鑰，達到設置的安全級別，才能訪問對應的數據。
線路保護機制：指數據的更新、讀取等操作，可根據設置使用明文、密文、明文+MAC或密文+MAC等方式來完成。
非法訪問次數超限鎖死：指外部實體對SE的認證操作，其出錯次數如果超過了設置的重試上限，則鎖定對應的密鑰或應用，防止可能出現的非法攻擊。

固件防護
借助SE提供的密鑰和算法，通過簽名等機制，保護固件程序的合法性和可用性，實現OTA安全升級功能。
在OTA程序包下發之前，先使用安全啟動密鑰（BootKey）對代碼進行加密，然后使用版權保護私鑰（PrivateKey）對其進行簽名，這樣，在對代碼進行加密的同時，也可驗證程序的合法性和有效性。為適應此機制，終端的Boot Loader需相應的增加校驗和解密操作.

密鑰體系
密碼算法體系
密碼算法體系包含對稱密鑰體系和非對稱密鑰體系，其中非對稱密鑰體系又包括PKI體系和IBC體系。實際應用中，對稱密鑰主要用于對敏感數據的加密和校驗，非對稱密鑰主要用于實現各實體間的身份認證及數據簽名校驗。
目前常用的算法包括：
對稱算法——SM1、SM4、AES、3DES；
非對稱算法——SM2、SM9、ECC、RSA；
雜湊算法——SM3、SHA256。

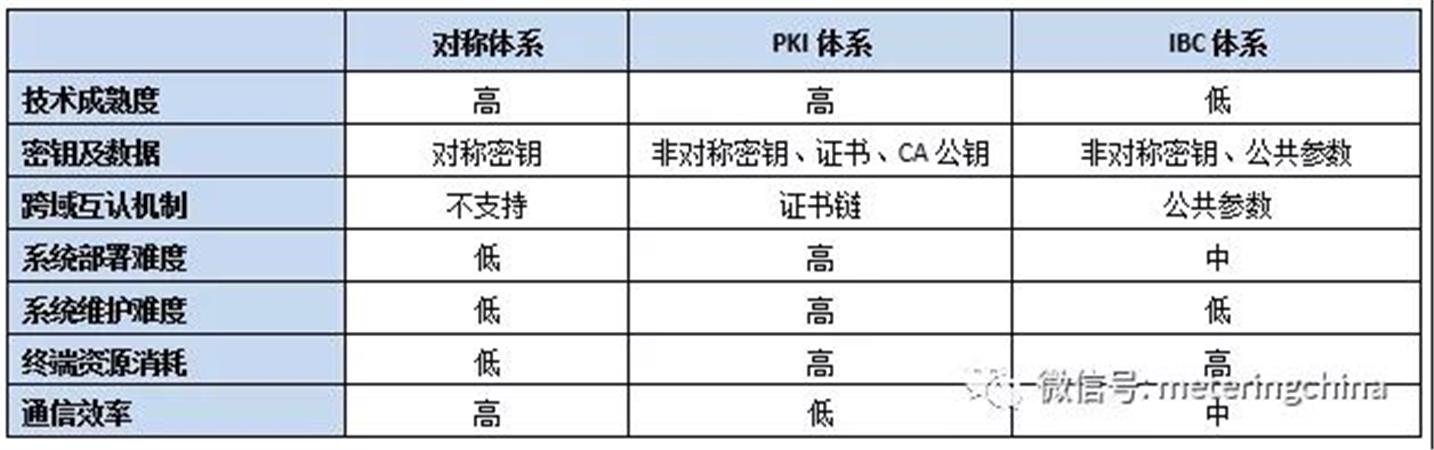

同密碼算法體系的對比如下：

因此，對于資源受限的終端，可采用輕量級安全算法和安全協議，如基于對稱密鑰體系的身份認證和數據加密；對于資源較為豐富的終端，可提升安全等級，使用成熟的PKI或更易部署的IBC等安全防護體系。

密鑰管理及分發

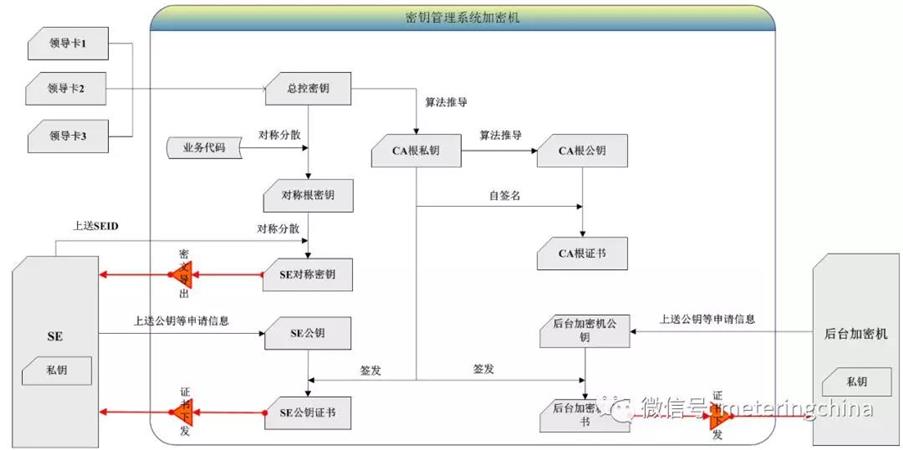

密鑰體系的核心由密鑰管理系統（KMS）實現，是由管理客戶端、數據庫、加密機等軟硬件組成的系統，其密鑰管理及分發的機制如下圖所示。

SE安全設計
安全管理
SE內預置SEID，固化在芯片中，不可篡改且具備唯一性。后期應用階段的安全計算與SEID相關聯，作為唯一身份識別的標識。
私鑰及對稱密鑰，通過安全環境在芯片內部生成或預置,外界不可以獲取。
各項安全計算使用基于硬件的SM1、SM2、SM3、SM4等算法實現。
支持?jǐn)?shù)據安全存儲，可設置相應的安全策略。

密鑰及數據
SE內核心的密鑰及數據主要包括：
SEID
公開數據，存儲于不可修改的存儲區。
密鑰
公私鑰對，內部生成
根CA公鑰
安全啟動密鑰
預留對稱密鑰
數字證書
簽名證書，由根CA私鑰簽發

安全SDK
終端在硬件層面集成SE之后，可在MCU編譯環境中集成SE配套的安全SDK庫文件，在相應的業務內容中調用安全SDK提供的安全服務接口，即可實現各類安全算法、密鑰管理和數據存儲等功能，而不用關心如何去組織、派發SE相關的指令集。

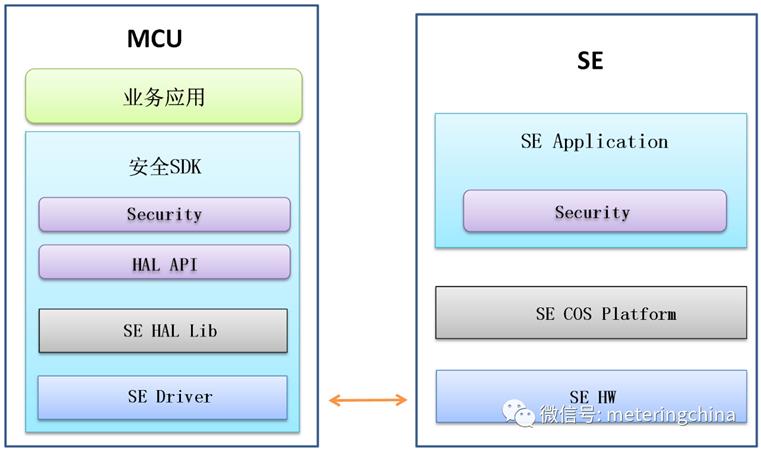

安全SDK的應用架構如下圖所示。

圖 5 安全SDK的應用架構

SE生產與集成
SE的生產過程，是指將特定的密鑰、數字證書等數據寫入到SE內，以支持應用階段的各項安全功能，也稱為發行過程。目前主流的發行模式包括預置和空發兩種方式：
預置模式：密鑰下裝發生在終端出廠之前，適用于批量生產，由SE制造商集中完成。在SE出廠前，SE制造商通過安全方式（SDK、專線、VPN、加密機等）從管理方的密鑰管理系統獲取密鑰、數據，并通過生產線程序?qū)懭隨E中。
空發模式：密鑰下裝發生在終端使用階段，主要用于證書和密鑰更新，由OTA系統實現。當證書到期、密鑰或數據需要更新時，由終端發起更新操作，通過OTA系統遠程完成SE的升級發行。

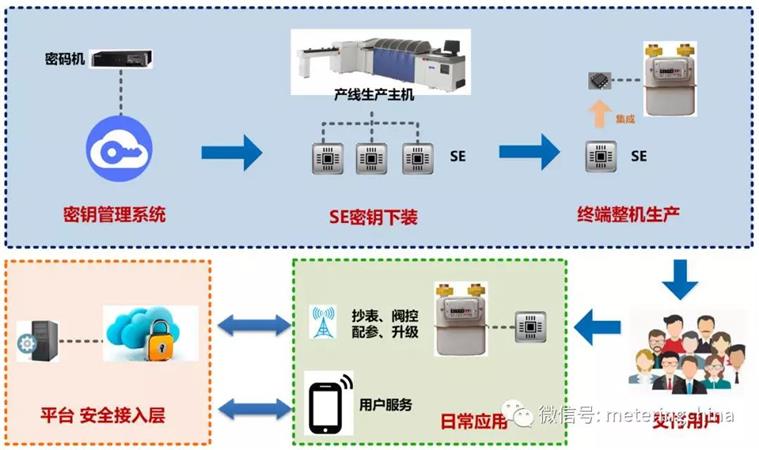

SE的生產與集成的示意圖如下所示。

圖 6 SE生產與集成示意圖

總結

在物聯網紛繁復雜的應用場景下，智能燃?xì)獗碜鳛殛P(guān)乎城市安全、企業利益、國計民生的一類物聯網基礎設施，針對其應用構建更為安全的防御體系，是推動行業創新、增進民生福祉、提升社會價值的趨勢所在。華大電子始終堅守與此，面向各類領域提供完善的安全解決方案，為整個物聯網應用系統提供強大的安全支撐。
